一、產品簡介
   SGL系類鏈板式回轉式格柵機是一種可以連續自動清除液體中固體懸浮物的裝置，其機架結構參照了我公司回轉式雨水格柵的優點，采用與眾不同的工作原理即耙齒鏈在柵條前后作回轉運動，當耙齒運轉到柵條的迎水面時，耙齒鏈采用封閉式，保證不讓雜物侵入，使設備運轉更加平穩。在設備安裝時采用整機吊裝，且只要在集水井兩側的地平上預埋620×150×16鋼板兩塊，土建簡單，節約，安裝維修方便。
   本裝置設計合理、簡單、運轉安全、可靠、自動化程度高，可廣泛應用于水處理行業中。

   二、工作原理
   回轉式雨水格柵包括機架、驅動變速系統、傳動導輪、支承輪以及繞其轉動的封閉式回轉牽引鏈，齒耙和柵條。在電機減速機的驅動下，回轉牽引鏈由下往上作回轉運動，當牽引鏈上的耙齒軸運轉到柵條的迎水面時，耙齒即插入柵條縫隙中由下往上作清撈動作，將柵條上所截留的雜物刮落耙中。由于齒耙設計成雙齒齒耙雙齒間成一夾角，這樣當一齒插入柵條縫隙中清撈時，另一齒則與其形成包圍之勢將固體雜物包圍住，不讓其脫漏，清除效率高且徹底。當齒耙運轉到機器上部時，雜物靠自重自行脫落容器中或輸送機上，把雜物送走。
   同時在設計時考慮到：
   1、雜物可能進入牽引鏈中，將牽引鏈卡死，故設計了封閉式牽引鏈。
   2、 水下軸承組件采用不銹鋼材料，配以耐磨鋼軸承，免去了水下部件的日常維修。

   三、特點與使用條件
   1、回轉式雨水格柵的柵條放置于耙齒牽引鏈的中間位置（其它機械格柵置于牽引鏈之下），改變了耙齒在清撈過程中的運動方向（與其它格柵相反），避免硬物帶入底部將齒耙及牽引鏈卡死。
   2、本設備采用回轉式牽引鏈，其主要有鏈板、鏈銷和滾子組成。運行時由機架上的導軌作導向，滾子在導軌上作滾動運動，免去了鋼絲繩牽引式格柵除污機亂繩的煩惱。
   3、本設備可以根據用戶需要任意調節設備運行間隔時間，實現周期性運轉，可以根據柵前柵后液位差自動控制，并且有手動控制功能，方便檢修。
   4、為避免沖擊負荷對設備的破壞，在減速器輸出軸軸端的鏈輪盤上設計安裝了過載安全保護裝置。
   總之回轉式雨水格柵具有自動化程度高、清撈效果好、動力消耗少、無噪音、耐腐蝕性好等優點，在無人看管的情況下，可保證連續穩定工作，日常維護工作很少。可廣泛應用于城市污水處理、自來水廠取水口、雨水泵站、發電廠冷卻水取水口等大量的水處理場所。

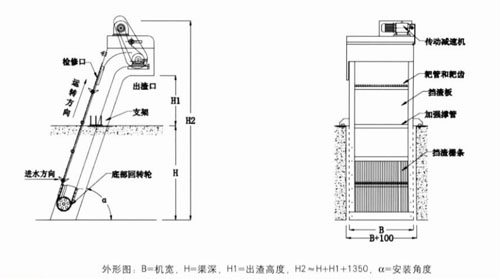

   四、外形示意圖
